电接点压力表怎么用继电器控制的接线
上限头接10伏电源下限接gnd,活动头接模拟输入如果不知怎么分，用万用表电阻挡量一下三点之间电阻压力为零时三点间电阻。再压力起一些三点间电阻。变阻器首尾电阻等于活动头对首端电阻加活动头加尾端电阻。调出模拟输入参数，表压力增大时模拟输入增大，表压力减小时模拟输入减小就对了。注意必须是电压信号模拟输入端子。或设成模拟端接受电压信号
yxc100型磁助式电接点压力表怎么接线
电接点接压力表接线如下：

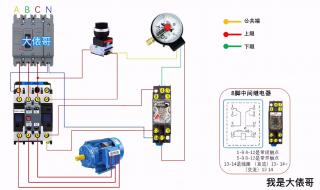

配电箱内有热继电器或电动机综合保护器。 有一个主交流接触器和中间继电器，电接点压力表有三个表针下停止点中间点和上止点。 通电后中间点表针和下止点接触，主交流接触器吸和并使电动及机运行增压自保直至压力表动作至上止点接触使中间继电器吸和而断开主交流接触器。 周而复始起到恒压作用
数显电接点压力表接线方法

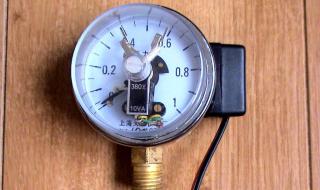

1、看标识和导线颜色判断，标字母b或导线颜色为黄色者是公共接点；标字母l或导线颜色为绿色者是下限接点；标字母h或导线颜色为红色者是上限接点。
2、上下限平常只有一路与公共线导通，所以上下限的接线之间是不导通的，那么导通的一根就是就是公共线了，另一根就是压力表指针与设定值之间的那根线了，另一根也就出来的，其实很好判断的只要把上下限旋钮转动一下打到导通位置即可测试。
相关问答
q1: 电接点压力表和继电器是怎么配合工作的？
a1: 哎呀，这个其实不难理解，电接点压力表嘛，它就像个压力感应器，当压力达到设定值时，它的电接点就会闭合或断开，继电器呢，就是个自动开关，可以根据电接点压力表的信号来控制电路的通断，简单说，就是压力表发出信号，继电器接收信号后执行开关动作，比如启动电机或者报警啥的。
q2: 接线的时候需要注意些什么呢？
a2: 哎哟，接线可是个细心活儿！你得搞清楚电接点压力表和继电器的接线端子，别接错了，要确保电源电压和继电器的额定电压匹配，别搞个电压不对，烧了设备，还有啊，接线要牢固，防止松动造成接触不良，别忘了接地，安全第一嘛！
q3: 能不能简单画个电接点压力表和继电器的电路图给我看看？
a3: 哈哈，画图咱可能不太行，但可以给你描述一下，电路图里会有电接点压力表、继电器、电源和负载（比如电机或报警器），电接点压力表的输出端接到继电器的控制线圈，继电器的常开或常闭触点再接到负载和电源之间，这样，当压力达到设定值时，继电器就会动作，控制负载的通断。
q4: 我是个新手，接线会不会很复杂？
a4: 别担心，其实没那么复杂！只要你按照说明书和电路图一步步来，基本没问题，刚开始可能会觉得有点懵，但多试几次就熟练了，实在不行，找个有经验的朋友帮忙指导一下，或者看看网上的教学视频，也能很快上手，加油哦！
